鋼球法頂破強力測試儀
信息來源：常州市雙固頓達機電科技有限公司 | 發布日期：
2025-01-18 15:18:21
| 瀏覽量：1902306
關鍵詞：鋼球法頂破強力測試儀,織物頂破強力測試儀
鋼球法頂破強力測試儀滿足標準FZ/T 01030-2016 針織物和彈性機織物 接縫強力和擴張度的測定 頂破法，適用于針織物和彈性針織物。
接縫強力強度：在規定條件下，對含有一接縫的試樣施以與試樣平面方向垂直的壓力，直至接縫破壞所記錄的最大壓力（壓強）。
頂破擴張度：試樣在頂破壓力下的膨脹程度，為試樣時試樣表面中心的最大位移，以毫米。
測試原理：使用規定尺寸的圓環夾持器夾持含有一接縫的試樣，使接縫通過夾持器的圓心，一個球面體向試樣的一面施以垂直的壓力，直至試樣破裂。

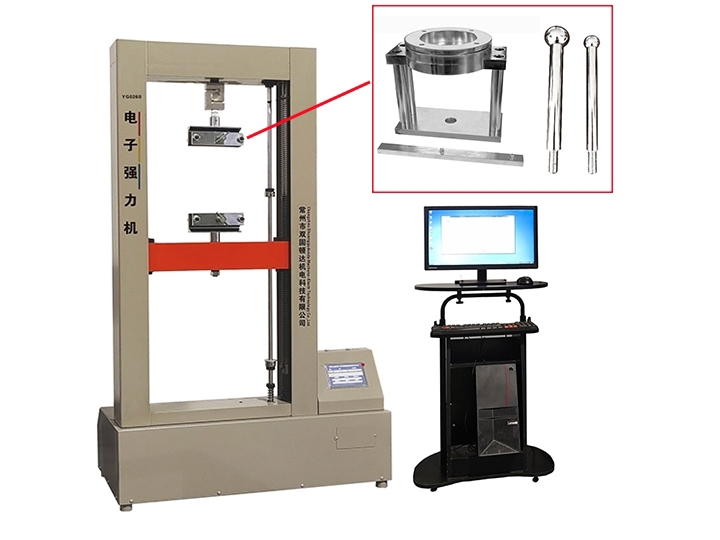

檢測設備：常州市雙固頓達機電科技有限公司，YG026B型鋼球法頂破強力測試儀（織物強力機）
【產品用途】
YG026B型織物強力機（織物頂破強力測試儀）用于測定針織物,彈性織物,無紡布,復合材料及其他工藝制造的各種織物頂破強力.和擴張度的測試。
【行業標準】
GB/T19976-2005《紡織品 頂破強力的測定 鋼球法》 鋼球Φ25mm、Φ38mm
EN12332-1;1998 鋼球Φ38mm
FZ/T01030-2016《針織物和彈性機織物 接縫強力和擴張度的測定 頂破法》 鋼球Φ38mm
GB/T8878-2014 《棉針織內衣》 鋼球Φ38mm
ASTMD3787-2001《紡織織物頂破強力的標準實驗方法 等速牽引（CRT）鋼球頂破實驗》 鋼球Φ25.4mm
ASTMD6797-2002《織物頂破強力標準實驗方法 等速伸長（CRE）鋼球頂破實驗》 鋼球Φ25.4mm
【儀器特點】
1、采用高精度、高效率測力傳感器，試驗數據準確。
2、控制器：計算機控制，抗干擾能力強，速度快，采樣速率≥1000 次/秒；并能同時處理曲線及報表（強力測量軟件兼容Windows32位以及64位系統）。
3、本機采用伺服電機及驅動器（矢量控制），精確控制織物拉伸和位移，伺服系統響應速度快，調速范圍廣，動態性能好，還具有過載保護。
4、顯示特點：測試過程中曲線動態跟蹤（監控），曲線坐標自動縮放，報表與曲線同時跟蹤顯示。
5、軟件語言版本：支持中文/英文快速切換，支持定制其它語言版本。
6、操作特點：配置觸摸屏操作，屏幕上可以進行快捷操作，測試的數據會在屏幕以及軟件上同步顯示。
7、能夠保存試驗數據及結果，具有曲線顯示，報表查詢等必要的功能，測試報表支持導出為excel等文件格式。
8、測試單位可以自由切換（N,cN,kg,lb等）。
9、預置多種標準，設備默認配置多項常用標準，用戶可以選擇常用符合要求的測試標準進行相關測試。
10、多種形式試樣夾具配合多種測試功能，應用范圍廣，測試對象多樣化。
11、通過串口線和電腦進行高速通訊，實現電腦軟件全程控制。
12、采用安全高端的機械結構，三級安全保護，具有上下限位保護裝置，傳感器超負荷保護，安全有保障。
【儀器性能及主要技術參數】
1、測試方式：等速伸長（CRE）原理測定，計算機控制，并記錄曲線動態變化?？筛鶕枰x擇強力/伸長，強力/時間，伸長/時間曲線顯示。
2、測試方法：鋼球頂破（彈子頂破）試驗
3、量程：1000N /3000N / 5000N（選配）
4、測力精度：＜±1%
5、拉伸速度：0～500mm/min（任意設定）
6、伸長分辨率：0.01mm
7、強力分辨率：0.01N

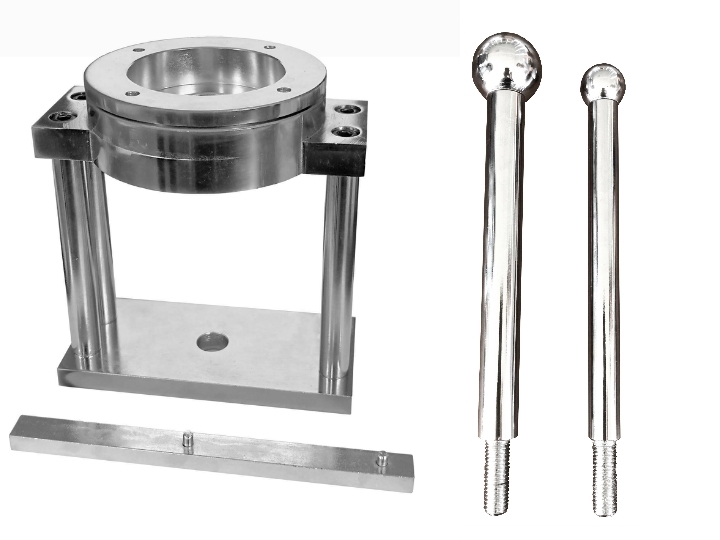

8、鋼球法頂破夾具：環形夾持器內徑：ф45mm，鋼球頂桿直徑：ф25mm或ф38mm（可以根據用戶需求定制）
9、打印：輸出各種形式數據，曲線及統計結果
10、電源：AC220V±10％ 50Hz
11、外形尺寸：600×430×1250mm
12、重量：約150Kg
